金屬打標機：氣動法蘭打標機【定制款】

2022-10-06 10:02:43 在線激光噴碼機品牌廠家報價-飛行激光打標機解決方案返回列表

法蘭（Flange）又稱法蘭凸緣盤或突緣，是軸與軸之間相互連接的零件，用于管端之間的連接。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。在法蘭加工成型后，需要在法蘭外圓面上刻上法蘭的基本信息和基本參數（如為了方便管理會在其表面標注尺寸或型號等）這些工序一般是在刻字機上進行的。

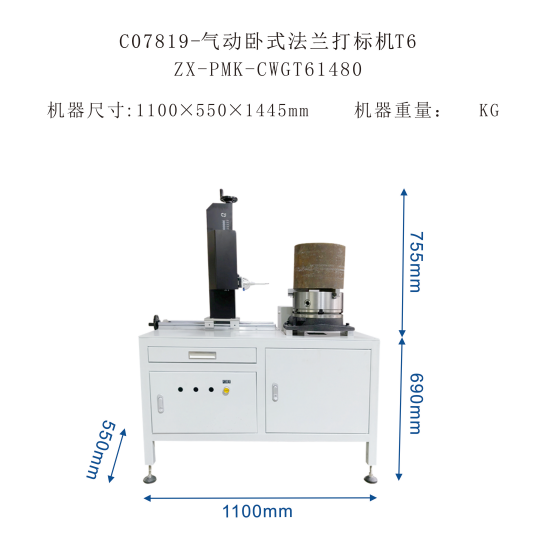

如圖所示，定制款金屬氣動法蘭打標機可以分為三個部分：機頭部分、卡盤部分、機柜部分

一、機頭部分：
1、可調節式托板配圓柱導軌：導軌尺寸可根據法蘭直徑定制，法蘭直接越大導軌越長，可根據客戶需求定做手動調節或者電動調節。
2、可調解式立柱：可根據客戶產品尺寸調節打標機機頭打標高度位置（可根據客戶需求定做氣動或電動）
3、可調式打標機機頭：打標針方向始終指向法蘭圓心，或調節轉盤，使打標方向可調，實現多方向打標。
二、卡盤部分：
1、分度盤+夾具工裝+電機：電機為整個卡盤部分動力來源，法蘭越重所需電機功率越大。夾具為法蘭固定方式，可分為外擴式和內壓式（根據客戶產品而變），分度盤連接電機，受力后驅動夾具旋轉，配合打標機控制器實現法蘭旋轉同步打標。
三、機柜部分
1、根據客戶需求定制機柜大小、厚度。
2、安放氣動打標機控制器，電腦主機，保護主機及控制器不受外力破壞。
3、外留多孔開機即可一鍵式操作。

金屬打標機：氣動法蘭打標機【定制款】
