伺服刻劃機操作及安裝教程

氣動打標機的工作原理是：操作人員按一定的規則將需打印的字符和圖形輸入計算機，計算機控制打印針按字符、圖形的軌跡移動，同時壓縮空氣使打印針以每秒200次以上的頻率往復運動，從而在工件上打出由連續點陣構成的字符和圖形。

根據這一原理，有以下幾點結論：

A.打印深度和工件材質，打印針離工件表面的距離、氣壓、打印速度有關.一般而言，材料越軟，打印深度越深；打印針離工件表面越近(大于最小距離)，打印深度越深；氣壓越高，打印深度越深；打印速度越慢，打印深度越深。

B.打印線條寬度和針尖形狀有關.打印針越尖，打印線條越窄。

C.氣動標記機打印線條的連續性與打印速度有關.打印越快，構成線條的連續性越差。

注意：

A.設備使用220V，50HZ，+/-5%交流電，輸入電一定要接地；氣動打標機工作氣壓為0.4-0.6MPa壓縮空氣；不符合此要求的電，氣源將損壞機器。

B.在拆裝本機任何連接線，部件之前，必須關閉所有電源和氣源，否則將損壞設備。

C.設備X-Y平臺上的導軌每周必須清潔并加普通機油一次，傳動齒形皮帶上不能沾染油污。

D.打標機是精密數控設備，任何不遵循操作指南的操作都有可能損壞機器。操作人員必需熟讀本說明書后才能上機操作。



一臺標準型氣動打標機由下列所示部件組成：

主件----計算機,顯示器,UPS電源,控制器,打印機

附件----調節支架,打印針,氣壓調節閥,16芯線纜,7芯線纜,25-37芯數據線,6mm氣管

注：以上僅為標準配置，僅供參考



安裝教程

A. 用螺絲連接打印機和調節支架，注意打印針在打印機上移動時應與底面平行。

B. 用6mm氣管連接氣壓閥和打印機，氣接頭是快速接頭，取下氣管時應壓下接頭頂部。

C. 用167芯電纜連接打印機和控制器。

D. 用25-37芯數據線連接控制器和計算機。

E.用氣管(用戶提供)連接氣壓調節閥和氣源。

F.將打印針連接在打印機上。

安裝連接時應小心仔細，連接線上所有的螺絲必須擰緊，氣壓調節閥必須垂直放置。打印機不但可以安裝在調節支架上進行打印，也可以安裝在其它加工機械上進行打印。同樣，打印針不但可以朝下打印，也可以朝空間360度任意方向進行打印，這使用戶可以很方便地將其用于自動化生產線，也使得打印工件側面和不易翻轉的較重物體的底部變得容易起來。所以調節支架只作為附件提供。

2.3、氣壓調節

打標質量在一定程序上與供氣氣源的壓力有關，根據用戶本身的打標工藝的需要，可對氣壓進行自行設定并隨時注意檢查，使用氣壓調節閥調節氣壓時遵循下列步驟：

A.反時針方向轉動氣壓調節器上的調節旋鈕使氣壓表指針回零。

B.順時針方向轉動氣壓調節器上的調節旋鈕使氣壓表指針到規定氣壓值。例如：當前氣壓指示為0.6MPa，需要調節到0.5MPa.正確的方法是反時針方向轉動氣壓調節器上的調節旋鈕使氣壓表指針回零，然后正時針方向轉動氣壓調節器上的調節旋鈕使氣壓表指針到0.5MPa。

C.氣動打標機一般工作氣壓為0.3-0.6MPa。

2.4、打印針選擇

型號：1.M8-140  2.M8-120  3.M6-120 4.M6-140

特點：120度的刻劃針頭打印出來深度比較深，缺點毛刺多,140度的刻劃針頭打印出來深度相對淺，優點毛刺少

提示：貴公司使用的刻劃針頭型號為M8-140

2.5、計算機硬件配置說明

A．硬盤：>60G 固態硬盤

B．內存：>2G

C．并口輸出地址0378 提示：貴公司使用2312卡控制 優點：抗干擾能力強

D．系統可為WINS2000、WINXP、WIN7-32

2.6、程序安裝

全部了解本機軟件功能并正確操作，要求用戶具有計算機WINDOWS系統，文件系統的基礎知識，這方面的知識也可從一般的計算機書籍中獲得。以下內容認為用戶已經具有這方面的知識。

本機內裝WINDOWS2000/XP操作系統和普馬標記打印軟件.隨機附帶壹張光盤上裝有普馬標記打印軟件。軟件安裝方法為：

A.開計算機電源，啟動進入WINDOWS系統。

B.運行光盤中的PureMark3.3.EXE文件(3.3為當前軟件的版本號),程序即開始自動解壓安裝。

C．默認解壓目錄為D：PUREMARK3.3，運行其中的PureMark3.3.EXE文件即可進入打標機控制系統。

說明：

1）解壓后的軟件為自運行軟件，用戶可將此目錄的文件拷入任何一個盤符下，都可運行。但不要放到中文的目錄下。

2）計算機運行過程中，外界干擾，電壓不穩，不當操作均可能破壞系統打印控制程序.其故障現象為程序在菜單某處反復循環，此時應重新安裝系統打印控制軟件.用戶應將備份盤保存在陰涼干燥處以免破壞。

2.7、2312PCI打印卡驅動安裝

如圖所示：

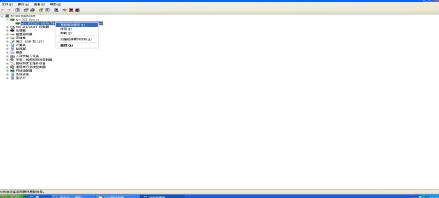

第一步：點擊我的電腦右鍵進入設備管理器

第二步：查找硬件，找到2312卡，右鍵選擇安裝驅動程序（如第一次安裝驅動系統會自動彈出對話框）





第三步：選擇安裝驅動

第四步：瀏覽制定到驅動文件

第五步：點擊下一步，驅動會自動完成安裝
